Tabloul electric este centrul de distribuție și protecție al instalației electrice. De aici pleacă alimentarea către circuitele de iluminat, prize, bucătărie, baie, centrală, aer condiționat, plită, garaj sau zone exterioare. Un tablou bine proiectat nu înseamnă doar „siguranțe care sar”, ci o instalație mai sigură, mai ușor de întreținut și pregătită pentru consumatorii moderni.

Pentru o persoană care renovează sau construiește, alegerea tabloului electric influențează confortul zilnic și siguranța locuinței. Pentru electrician, tabloul înseamnă dimensionare corectă, selectivitate, corelarea protecțiilor cu secțiunile de cablu, organizarea conductorilor N și PE, etichetare clară și spațiu de rezervă pentru extinderi.

În acest ghid găsești explicații practice despre componentele unui tablou electric, diferența dintre MCB, RCD/RCCB, RCBO, AFDD și SPD, cum alegi numărul de module, cum organizezi circuitele și ce greșeli trebuie evitate. Informațiile sunt gândite atât pentru proprietari, cât și pentru electricieni sau firme de instalații.

Cuprins

1.        Ce este tabloul electric și ce rol are
2.        Componentele unui tablou electric modern
3.        Cum alegi tabloul electric potrivit
4.        Cum alegi numărul de module
5.        Cum organizezi corect circuitele
6.        Exemple orientative pentru apartament și casă
7.        Greșeli frecvente de evitat
8.        Întreținere și verificări periodice
9.        FAQ - întrebări frecvente
10.    Concluzie

1. Ce este tabloul electric și ce rol are

Tabloul electric, numit și panou electric, tablou de distribuție sau tablou de siguranțe, este carcasa în care se montează aparatajul responsabil de distribuția, controlul și protecția circuitelor electrice. Într-o instalație modernă, el trebuie să permită decuplarea rapidă a circuitelor defecte, fără să lase inutil toată locuința fără curent.

Pe înțelesul tuturor, tabloul funcționează ca un dispecer: primește energia și o trimite către zone diferite. Dacă apare un scurtcircuit la un aparat din bucătărie, ideal este să se oprească doar circuitul afectat, nu lumina din toată casa și nu centrala.

Din punct de vedere tehnic, tabloul este punctul în care se grupează circuitele finale și protecțiile lor. Proiectarea trebuie făcută în funcție de tipul alimentării, puterea aprobată, regimul de tratare a neutrului, curenții de scurtcircuit disponibili, secțiunile conductoarelor, condițiile de montaj și cerințele normativului aplicabil.

•          Distribuție: împarte alimentarea principală către iluminat, prize și consumatori dedicați.
•          Protecție: decuplează circuitul în caz de suprasarcină, scurtcircuit, curent de defect, supratensiune sau arc electric detectat.
•          Control: permite oprirea manuală a unui circuit pentru intervenții sau mentenanță.
•          Diagnostic: un tablou bine etichetat ajută la identificarea rapidă a problemelor.

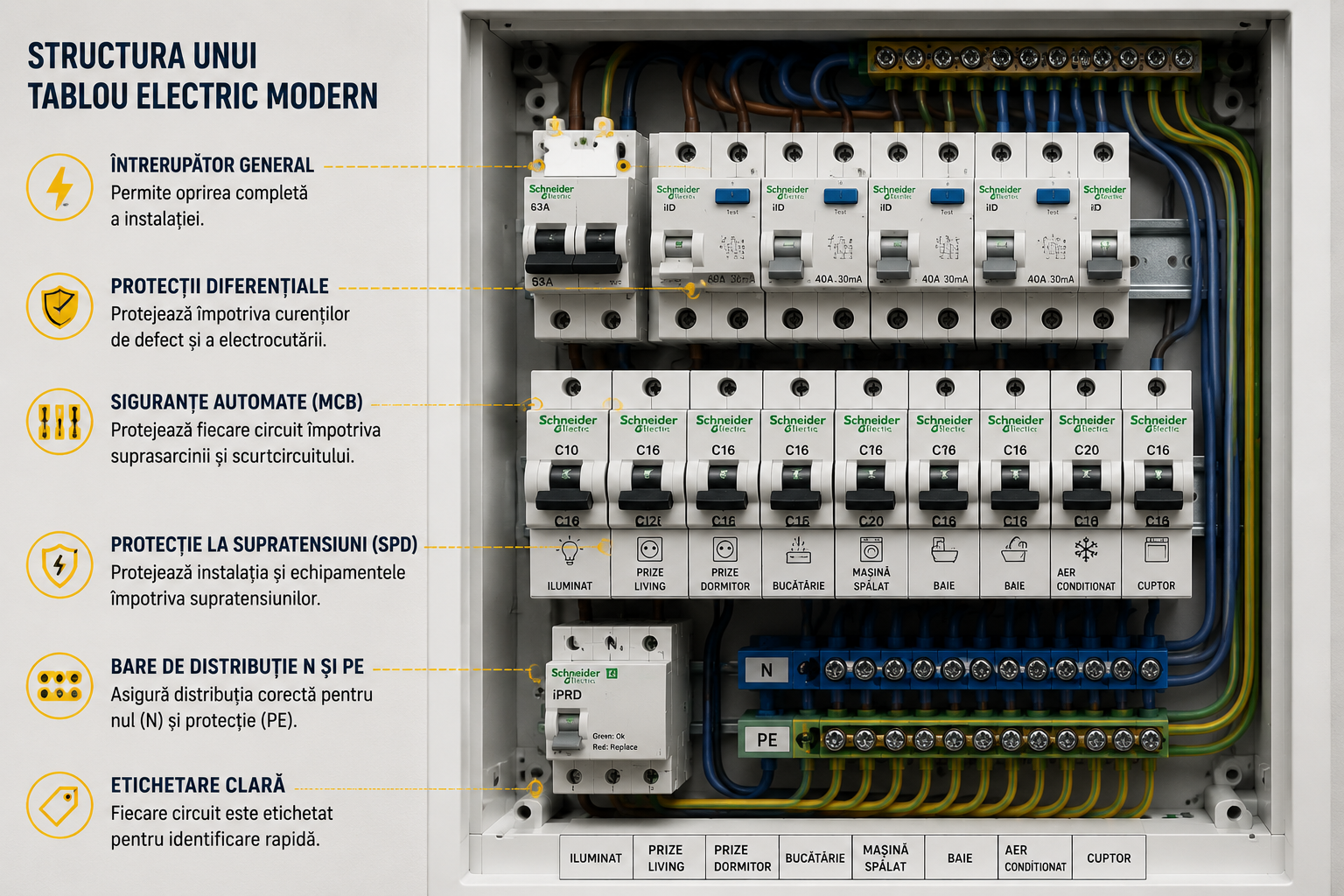

2. Componentele unui tablou electric modern

Un tablou complet nu este doar o cutie cu siguranțe. Este un sistem format din carcasă, șină DIN, aparataj de protecție, bare de distribuție, accesorii de conexiune și etichete. Fiecare element are un rol clar, iar alegerea greșită a unui singur component poate afecta siguranța întregii instalații.

2.1 Siguranțe automate MCB

Siguranțele automate MCB protejează cablurile și circuitele împotriva suprasarcinii și scurtcircuitului. Ele nu se aleg după consumator „ca să nu mai sară”, ci după cablul protejat, modul de instalare și condițiile circuitului.

•          Curba B: pentru sarcini cu curenți de pornire mici și circuite unde se cere declanșare mai rapidă.
•          Curba C: foarte folosită în rezidențial pentru prize și consumatori obișnuiți cu vârfuri moderate de pornire.
•          Curba D: pentru sarcini cu vârfuri mari de curent, mai ales în aplicații tehnice/industriale.

Greșeală critică: montarea unei siguranțe mai mari pe un cablu subdimensionat nu rezolvă problema, ci poate permite încălzirea periculoasă a cablului înainte ca protecția să declanșeze.

2.2 Siguranțe diferențiale RCD/RCCB și RCBO

Protecția diferențială detectează curentul care „se pierde” pe alt traseu decât cel normal, de exemplu prin corpul unei persoane, printr-un aparat defect sau prin umiditate. În locuințe, protecția de 30 mA este folosită frecvent pentru protecția persoanelor.

RCCB-ul oferă doar protecție diferențială, deci trebuie asociat cu protecție la supracurent. RCBO-ul combină protecția diferențială și protecția magnetotermică într-un singur aparat, ceea ce ajută la selectivitate: dacă apare un defect la mașina de spălat, se poate opri doar acel circuit.

Recomandare practică: nu grupa toată locuința pe o singură diferențială. Este mai confortabil și mai ușor de diagnosticat să ai mai multe grupe sau RCBO-uri pe circuite importante.

2.3 AFDD - protecție împotriva arcului electric

AFDD înseamnă Arc Fault Detection Device. Rolul lui este să detecteze defecte de arc electric care pot apărea din conexiuni slăbite, cabluri deteriorate, izolație afectată, prize uzate sau conductori striviți. Aceste defecte pot produce temperaturi ridicate și incendii fără să declanșeze neapărat o siguranță automată clasică.

AFDD trebuie tratat ca o protecție modernă importantă, mai ales în circuite de prize, dormitoare, camere de copii, spații cu materiale combustibile, locuințe cu instalații vechi sau clădiri unde continuitatea și siguranța sunt critice. În România, actualizările normativului I7 au introdus cerințe clare pentru utilizarea AFDD în condițiile prevăzute de normativ, în special pentru circuitele finale de curent alternativ cu curent nominal de până la 32 A în situații definite de risc.

Important: nu formula recomandarea comercială ca „AFDD pe orice circuit, indiferent de context”. Corect este: AFDD se alege conform proiectului, normativului și riscului spațiului, iar în multe aplicații rezidențiale moderne devine o protecție de luat serios încă din faza de proiectare.

2.4 SPD - descărcătoare de supratensiune

SPD-ul protejează instalația și echipamentele electronice împotriva supratensiunilor produse de descărcări atmosferice, comutații în rețea sau fenomene tranzitorii. Într-o locuință modernă, unde există centrale, routere, electrocasnice cu plăci electronice, sisteme smart home sau panouri fotovoltaice, SPD-ul poate preveni pagube costisitoare.

Un SPD funcționează corect doar într-o instalație cu împământare corespunzătoare și trasee de conectare executate corect. De aceea, alegerea și montajul lui trebuie făcute de electrician, nu doar adăugat „ca piesă în tablou”.

2.5 Bare N/PE, șină DIN, carcasă și accesorii

Barele N și PE asigură conectarea ordonată a conductorilor de nul și de protecție. O greșeală des întâlnită este amestecarea nulurilor după diferențiale diferite, ceea ce provoacă declanșări aparent inexplicabile. Într-un tablou corect, fiecare grup diferențial are nulurile tratate corespunzător.

Șina DIN de 35 mm permite montarea modulară a aparatelor. Carcasa se alege după numărul de module, tipul de montaj, gradul de protecție IP, material și spațiul disponibil pentru cablare. Pentru interior se folosesc frecvent carcase IP30-IP40, iar pentru exterior sau zone expuse sunt necesare carcase cu IP mai ridicat, de regulă IP54-IP65 sau conform mediului de montaj.

3. Cum alegi tabloul electric potrivit

Alegerea tabloului începe cu întrebarea corectă: ce trebuie să alimenteze și să protejeze acest tablou, nu care este cel mai ieftin model. O locuință cu plită electrică, pompă de căldură, aer condiționat și fotovoltaice are nevoi complet diferite față de un apartament mic cu consumatori obișnuiți.

•          Monofazat: suficient pentru multe apartamente și case mici, în limita puterii aprobate și a consumatorilor instalați.
•          Trifazat: necesar sau recomandat pentru puteri mai mari, pompe de căldură, ateliere, stații EV, plite sau echipamente cu alimentare trifazată.
•          Încastrat: aspect mai curat, potrivit pentru renovări majore sau construcții noi.
•          Aparent: mai rapid de montat, util în spații tehnice, garaje, ateliere sau când peretele nu permite nișă.

Regulă simplă: dacă tabloul este pentru exterior, garaj umed, fațadă, anexă sau zonă expusă, nu folosi carcasă de interior. Alege grad IP și rezistență UV potrivite mediului.

4. Cum alegi numărul de module

Un modul este lățimea standard ocupată de aparatajul modular pe șina DIN, aproximativ 17,5-18 mm. Greșeala cea mai frecventă este alegerea unui tablou „fix cât încape aparatajul”. În realitate ai nevoie de spațiu pentru cablare, disiparea căldurii, etichetare și extinderi viitoare.

Recomandare: lasă minimum 20-30% spațiu liber. Dacă aparatajul calculat ocupă 24 de module, alege de regulă un tablou de 36 de module, nu unul de 24.

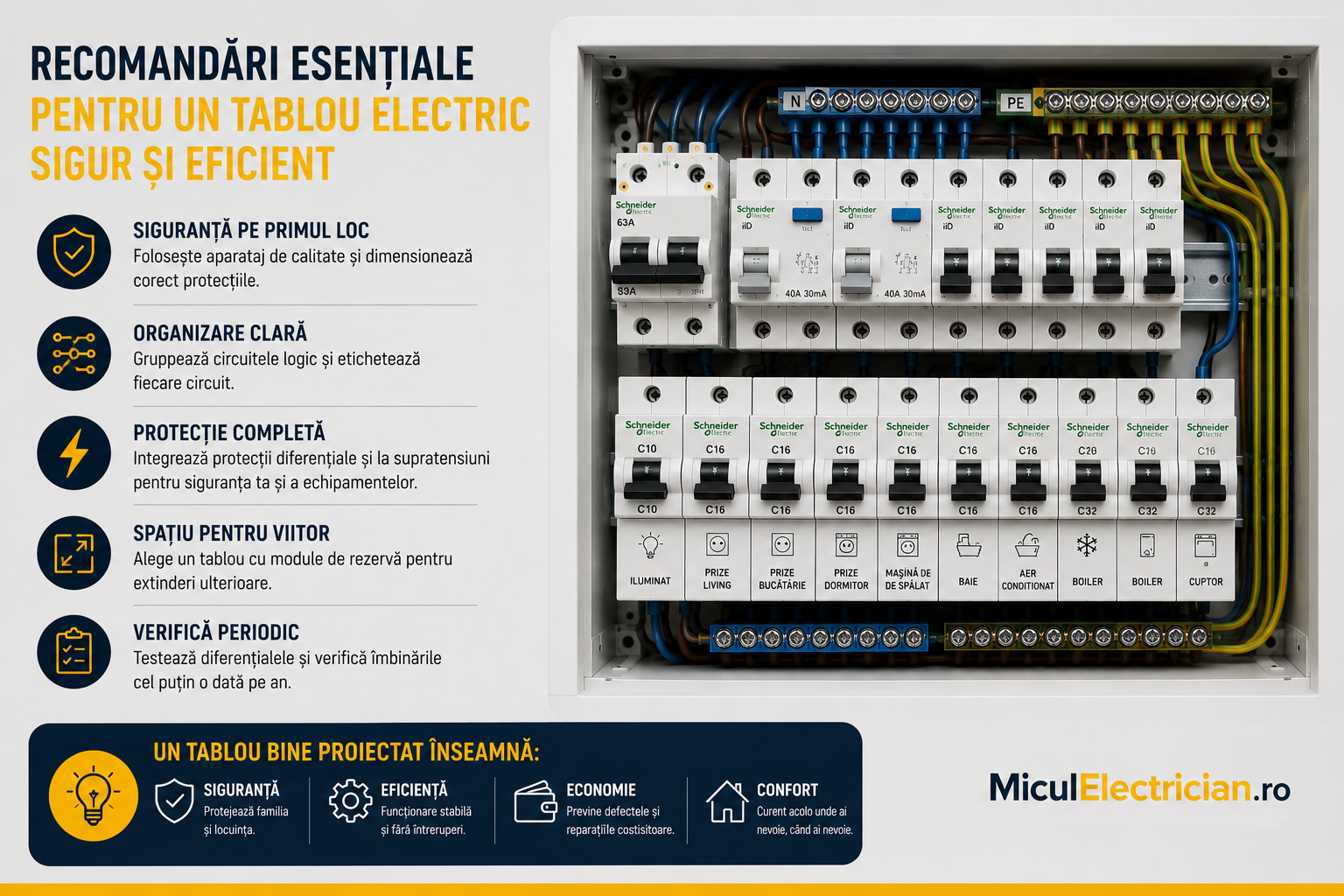

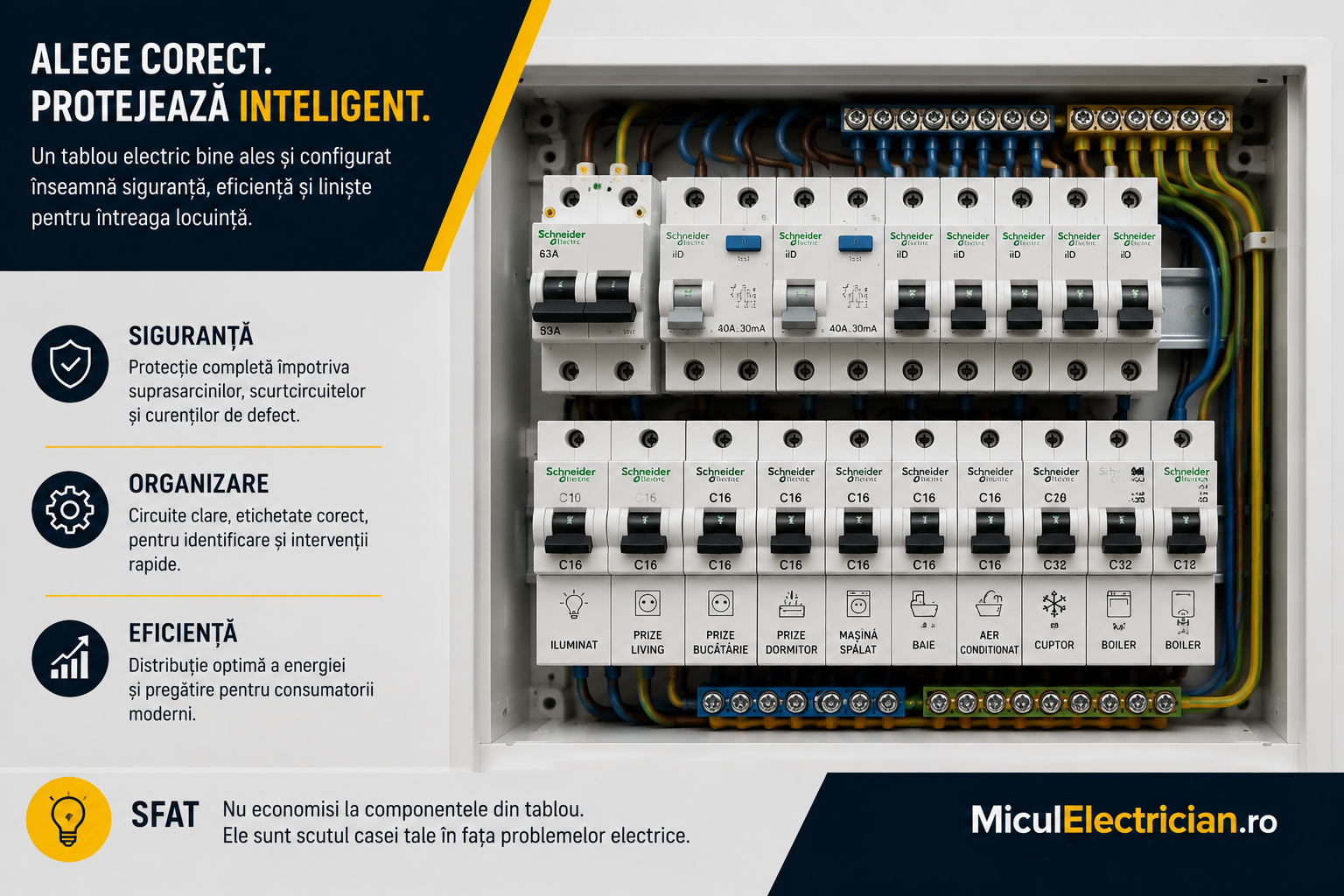

5. Cum organizezi corect circuitele

Organizarea circuitelor este diferența dintre un tablou care doar funcționează și unul cu adevărat sigur. Separarea corectă reduce riscul de suprasarcină, ajută la depanare și limitează impactul unui defect.

•          Separă iluminatul de prize: o problemă la prize nu ar trebui să lase casa complet în întuneric.
•          Separă bucătăria: bucătăria are mulți consumatori puternici și are nevoie de circuite dedicate.
•          Pune consumatorii mari pe circuit propriu: plită, cuptor, boiler, mașină de spălat, mașină de spălat vase, AC, centrală, pompă.
•          Folosește protecții diferențiale pe grupe logice: evită un singur RCD pentru toată locuința.
•          Etichetează fiecare circuit: nume clare: „Prize bucătărie”, „Lumină dormitor”, „AC living”, nu etichete vagi.
•          Păstrează ordinea fază - nul - PE: organizarea conductorilor contează atât la siguranță, cât și la mentenanță.

Pentru electricieni, schema monofilară trebuie să urmărească selectivitatea: la un defect pe un circuit final, declanșarea trebuie să fie cât mai locală. Pentru proprietar, asta se traduce simplu: o problemă la un aparat nu trebuie să oprească inutil toată casa.

6. Exemple orientative pentru apartament și casă

Exemplele de mai jos sunt orientative și nu înlocuiesc proiectul sau calculul electricianului. Ele ajută însă la înțelegerea logicii de organizare.

6.1 Apartament cu 2-3 camere

6.2 Casă cu parter și etaj

7. Greșeli frecvente de evitat

•          Tablou prea mic: nu mai rămâne loc pentru SPD, AFDD, RCBO-uri sau circuite noi.
•          Siguranțe supradimensionate: o protecție mai mare decât permite cablul poate transforma cablul în punctul slab al instalației.
•          Un singur diferențial pentru toată casa: orice defect poate opri toată locuința și face diagnosticarea mai grea.
•          Nuluri amestecate între diferențiale: provoacă declanșări neclare și probleme greu de identificat.
•          Lipsa SPD: risc mai mare pentru centrale, electronice, electrocasnice și sisteme smart.
•          Ignorarea AFDD acolo unde este cerut sau justificat: reduce nivelul de protecție la incendii produse de arc electric.
•          Conexiuni slăbite la borne: pot cauza încălzire locală, topirea aparatajului și risc de incendiu.
•          Fără etichete: intervențiile devin lente și riscante.
•          Montaj în loc nepotrivit: tablou blocat de mobilă, în zone umede sau în carcase fără IP adecvat.
•          Lucrări fără electrician autorizat/competent: riscul tehnic este prea mare pentru improvizații.

8. Întreținere și verificări periodice

Un tablou electric nu trebuie ignorat după montaj. Verificările simple pot preveni defecte costisitoare, iar verificările tehnice trebuie făcute de persoane competente.

Semne de alarmă: miros de ars, zgomote, încălzire anormală, carcasă deformată, declanșări repetate, lumini care pâlpâie la pornirea consumatorilor mari sau urme de oxidare. În aceste situații, nu forța repornirea repetată a circuitului.

9. FAQ - întrebări frecvente

Ce este un tablou electric?

Este ansamblul care distribuie energia către circuitele clădirii și găzduiește dispozitivele de protecție și control.

Ce conține un tablou electric modern?

Carcasă, șină DIN, întrerupător general, MCB-uri, RCD/RCCB sau RCBO, SPD, AFDD unde este cazul, bare N/PE, accesorii și etichete.

Ce diferență este între MCB și RCD?

MCB-ul protejează la suprasarcină și scurtcircuit. RCD-ul protejează la curenți de defect, fiind esențial pentru protecția persoanelor.

Ce este RCBO?

RCBO combină protecția de tip MCB cu protecția diferențială într-un singur aparat.

Câte module trebuie să aibă un tablou de apartament?

Pentru multe apartamente cu 2-3 camere, 24-36 module este o alegere frecventă, dar calculul depinde de circuite și protecții.

Merită să aleg un tablou mai mare?

Da. Spațiul de rezervă de 20-30% ajută la extinderi, ventilație și intervenții mai curate.

Ce este AFDD?

Este un dispozitiv care detectează defecte de arc electric și reduce riscul de incendii electrice.

Este AFDD obligatoriu?

Se aplică cerințele normativului I7 actualizat, în condițiile prevăzute de acesta. În practică, trebuie verificat de proiectant/electrician în funcție de circuit și destinația spațiului.

Ce este SPD?

Este un descărcător de supratensiune care protejează instalația și aparatele împotriva vârfurilor de tensiune.

Am nevoie de SPD la apartament?

Este recomandat mai ales dacă ai electronice sensibile, centrală, electrocasnice scumpe sau locuiești într-o zonă cu risc de supratensiuni.

Ce consumatori au nevoie de circuit dedicat?

Plita, cuptorul, boilerul, mașina de spălat, mașina de spălat vase, aerul condiționat, pompele, centrala și echipamentele mari.

De ce sare diferențiala?

Poate exista un curent de defect, umezeală, aparat defect, nuluri amestecate sau o problemă de izolație.

Pot monta singur tabloul electric?

Nu este recomandat. Montajul și dimensionarea trebuie făcute de persoane competente/autorizate, deoarece greșelile pot produce electrocutare sau incendiu.

Ce tablou aleg pentru exterior?

Un tablou cu grad IP adecvat mediului, rezistență la UV și spațiu suficient pentru protecții și cablare.

Cât de des trebuie verificat tabloul?

Diferențialele se pot testa lunar, iar verificările tehnice trebuie făcute periodic sau ori de câte ori apar probleme, extinderi ori renovări.

10. Concluzie

Un tablou electric bun nu se alege doar după preț, număr de module sau brand. Se alege după instalație, consumatori, nivelul de protecție necesar, spațiul de rezervă și modul în care locuința va fi folosită în următorii ani.

Pentru o instalație sigură, urmărește patru principii: circuite bine separate, protecții corect alese, tablou suficient de spațios și montaj realizat de electrician competent. Dacă renovezi, construiești sau adaugi consumatori noi, tabloul electric merită tratat ca o investiție în siguranță, nu ca o cheltuială de bifat.

Autor: Cristian Ciubotaru Manager General Micuelectrician
