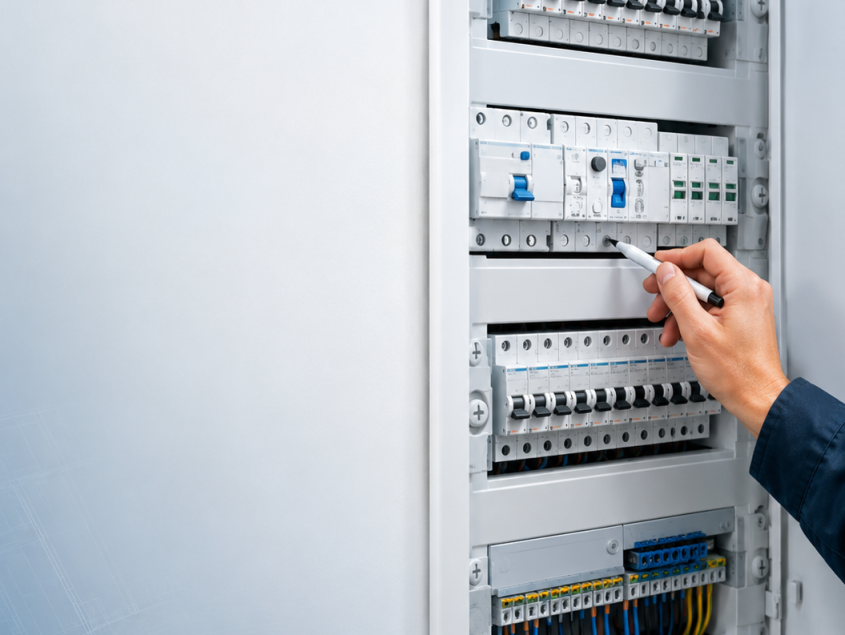

Ghid complet despre protecțiile electrice – tipuri, rol, alegere și recomandări

O instalație electrică nu este sigură doar pentru că funcționează. Becurile se pot aprinde, prizele pot alimenta aparatele, iar siguranțele pot rămâne cuplate ani întregi, fără ca instalația să fie protejată corect în momentul unui defect.

În spatele unui tablou electric modern trebuie să existe mai multe niveluri de protecție, fiecare proiectat pentru un anumit pericol. Unele dispozitive protejează conductoarele împotriva suprasarcinilor și scurtcircuitelor. Altele reduc riscul de electrocutare, detectează curenți de defect, limitează efectele supratensiunilor sau identifică arcurile electrice care pot produce incendii.

Confuzia apare deoarece, în limbajul curent, toate aceste aparate sunt numite „siguranțe electrice”. În realitate, un MCB, un RCCB, un RCBO, un AFDD, un SPD, un întrerupător de putere sau o protecție de motor îndeplinesc funcții diferite. Niciun dispozitiv nu le înlocuiește automat pe toate celelalte.

Alegerea corectă nu se face doar după amperaj și nici prin copierea configurației unui alt tablou. Protecțiile trebuie corelate cu secțiunea și materialul conductoarelor, modul de pozare, puterea consumatorilor, curenții de pornire, schema de legare la pământ, curentul de scurtcircuit disponibil, tipul clădirii și cerințele aplicabile instalației.

Acest ghid explică, într-un limbaj accesibil, ce sunt protecțiile electrice, cum funcționează, ce diferențe există între ele, cum se aleg principalii parametri și ce greșeli trebuie evitate. Este util proprietarilor care construiesc sau renovează, electricienilor, firmelor de instalații și administratorilor de clădiri.

Important: Exemplele din articol sunt orientative. Dimensionarea finală se stabilește prin proiect, calcule și măsurători, în funcție de instalația reală. Intervențiile în tablouri și circuite electrice trebuie realizate de personal competent și autorizat.

Pe scurt: ce protejează fiecare aparat

•          MCB-ul sau siguranța automată protejează circuitul și conductoarele la suprasarcină și scurtcircuit.
•          RCCB-ul/RCD-ul detectează curenții de defect și contribuie la protecția persoanelor și la reducerea riscului de incendiu.
•          RCBO-ul combină protecția la supracurent cu protecția diferențială pentru un singur circuit.
•          AFDD-ul detectează anumite defecte de arc care pot rămâne invizibile pentru protecțiile clasice.
•          SPD-ul limitează supratensiunile tranzitorii și deviază curentul de impuls spre sistemul de protecție și legare la pământ.
•          Fuzibilele și întrerupătoarele de putere protejează la supracurent în aplicații unde sunt necesare alte caracteristici decât cele oferite de MCB-urile modulare.
•          Protecțiile de motor urmăresc suprasarcina, lipsa fazei, blocarea rotorului și alte regimuri periculoase pentru motoare.
•          UPS-ul menține temporar alimentarea unor consumatori, dar nu înlocuiește protecțiile electrice ale instalației.

Ce sunt protecțiile electrice

Protecțiile electrice sunt dispozitive și măsuri tehnice concepute pentru a întrerupe, limita sau controla energia electrică atunci când apare o situație periculoasă. În funcționare normală, curentul trebuie să circule prin traseele prevăzute în proiect, fără supraîncălzire și fără scurgeri necontrolate. Când apare o anomalie, protecția trebuie să recunoască fenomenul pentru care a fost proiectată și să reacționeze înainte ca energia eliberată să producă efecte grave.

Care este rolul protecțiilor electrice

•          Protejarea conductoarelor împotriva supraîncălzirii și degradării izolației.
•          Întreruperea rapidă a curenților de scurtcircuit.
•          Reducerea riscului de electrocutare prin contact direct sau indirect.
•          Limitarea riscului de incendiu produs de suprasarcini, defecte de izolație sau arcuri electrice.
•          Protejarea echipamentelor electronice împotriva supratensiunilor tranzitorii.
•          Izolarea instalației pentru intervenții, mentenanță și situații de urgență.
•          Limitarea extinderii unui defect și menținerea alimentării circuitelor neafectate.

Un tablou bine proiectat nu urmărește doar să „sară repede”. El trebuie să declanșeze dispozitivul potrivit, în zona potrivită, fără să lase inutil întreaga locuință sau clădire fără energie.

De ce sunt obligatorii și indispensabile

Conductoarele, conexiunile și echipamentele au limite termice și electrice. Dacă aceste limite sunt depășite, izolația se poate deteriora, contactele se pot carboniza, iar materialele din apropiere se pot aprinde. În același timp, o carcasă metalică poate ajunge accidental sub tensiune din cauza unui defect de izolație, transformând un aparat aparent funcțional într-un pericol.

În România, proiectarea, executarea și exploatarea instalațiilor electrice aferente clădirilor se raportează la Normativul I7-2011, modificat și completat prin Ordinul nr. 959/2023, precum și la standardele aplicabile tipului de echipament și instalație. Cerințele concrete depind de destinația clădirii, schema rețelei, tipul circuitului și evaluarea riscurilor.

Protecțiile nu pot compensa o instalație executată necorespunzător. O priză de pământ defectuoasă, un conductor de protecție întrerupt, conexiuni slăbite sau cabluri subdimensionate nu devin sigure doar prin montarea unor aparate performante în tablou.

Ce riscuri pot preveni

•          Electrocutarea prin atingerea unei părți active sau a unei carcase ajunse accidental sub tensiune.
•          Incendiul provocat de încălzirea prelungită a conductoarelor și conexiunilor.
•          Topirea izolației, carbonizarea bornelor și deteriorarea prizelor sau dozelor.
•          Avarierea aparatelor electronice din cauza supratensiunilor.
•          Propagarea unui defect de la un circuit la restul instalației.
•          Incendiul produs de un arc electric persistent într-o conexiune slăbită sau într-un cablu deteriorat.
•          Întreruperea totală a alimentării din cauza lipsei de selectivitate între protecții.

Cum funcționează protecțiile electrice

Fiecare categorie de protecție a apărut pentru a combate un fenomen specific. Pentru a înțelege de ce un singur aparat nu este suficient, trebuie diferențiate principalele situații periculoase.

Suprasarcina

Suprasarcina apare când printr-un circuit circulă, o anumită perioadă, un curent mai mare decât cel pentru care a fost proiectat. Un exemplu obișnuit este conectarea simultană a mai multor consumatori puternici pe același circuit de prize: calorifer electric, fierbător, cuptor cu microunde și alte aparate alimentate prin același traseu.

Curentul nu ajunge neapărat la nivelul unui scurtcircuit, dar conductorul începe să se încălzească. Cu cât depășirea este mai mare și durează mai mult, cu atât crește temperatura cablului. Protecția la suprasarcină este realizată, de regulă, de componenta termică a unui MCB, RCBO, MCCB sau releu de protecție.

Exemplu practic: O siguranță nu trebuie mărită doar pentru că declanșează la folosirea simultană a mai multor aparate. Declanșarea poate indica faptul că circuitul este solicitat peste limita pentru care a fost proiectat.

Scurtcircuitul

Scurtcircuitul apare când între două puncte cu potențiale diferite se formează o cale cu impedanță foarte redusă: între fază și neutru, între două faze, între fază și conductorul de protecție sau în interiorul unui aparat defect. Curentul poate crește în fracțiuni de secundă la valori de zeci sau sute de ori mai mari decât curentul normal.

Energia unui scurtcircuit poate produce temperaturi foarte ridicate, forțe electromagnetice, arc electric și distrugerea conductoarelor sau aparatelor. Componenta magnetică a întrerupătorului automat trebuie să declanșeze suficient de rapid, iar capacitatea sa de rupere trebuie să fie adecvată curentului de scurtcircuit posibil în punctul de montaj.

Curentul de defect sau curentul de scurgere

Într-un circuit sănătos, curentul care pleacă prin fază se întoarce prin neutru sau prin celelalte conductoare active. Dacă o parte din curent se scurge spre pământ, spre o carcasă metalică sau prin corpul unei persoane, apare un dezechilibru detectabil de dispozitivele diferențiale.

Defectul poate fi provocat de izolație deteriorată, umiditate, cablu strivit, rezistență electrică fisurată, aparat cu defect intern sau o legătură incorectă între neutru și conductorul de protecție. Curentul de defect poate fi prea mic pentru a declanșa un MCB de 16 A, dar suficient de periculos pentru o persoană.

Protecția diferențială de 30 mA este utilizată frecvent ca măsură suplimentară pentru protecția persoanelor. Ea nu înlocuiește izolarea de bază, conductorul PE, legarea la pământ și celelalte măsuri de protecție.

Arcul electric

Arcul electric este o descărcare care poate apărea între conductoare, între contacte imperfecte sau într-un conductor parțial întrerupt. Poate fi produs de o bornă slăbită, o priză uzată, un cablu deteriorat de mobilier, o îmbinare necorespunzătoare sau un conductor flexibil cu lițe rupte.

Arcul în serie este dificil de detectat cu protecțiile clasice. Curentul poate rămâne sub valoarea nominală a MCB-ului, iar diferențiala poate să nu identifice o scurgere spre pământ. Totuși, temperatura locală poate fi suficientă pentru aprinderea materialelor combustibile. AFDD-ul analizează semnătura electrică a curentului și încearcă să diferențieze un arc periculos de fenomenele normale produse de întrerupătoare, motoare sau surse în comutație.

Supratensiunea

Supratensiunea reprezintă creșterea tensiunii peste nivelul normal de funcționare. Supratensiunile tranzitorii sunt impulsuri scurte, dar cu amplitudine mare, provocate de descărcări atmosferice, manevre în rețeaua de distribuție, comutația transformatoarelor sau conectarea și deconectarea sarcinilor inductive.

Aceste impulsuri pot deteriora surse de alimentare, televizoare, electrocasnice, centrale termice, routere, sisteme de automatizare, invertoare fotovoltaice și alte echipamente electronice. SPD-ul nu este un stabilizator și nu corectează permanent tensiunea. El limitează vârful tranzitoriu și deviază o parte din curentul de impuls spre sistemul de protecție și legare la pământ.

Supratensiunile de durată mai lungă, de exemplu cele asociate unor probleme de neutru sau unor variații anormale ale rețelei, necesită alte aparate: relee de monitorizare a tensiunii, protecții la subtensiune/supratensiune și, în unele aplicații, sisteme de stabilizare sau alimentare de rezervă.

Tipuri de protecții electrice

MCB – siguranța automată sau întrerupătorul automat modular

MCB este abrevierea de la Miniature Circuit Breaker. În limba română este numit întrerupător automat modular, disjunctor modular sau, în limbaj uzual, siguranță automată. Rolul său principal este protecția conductoarelor și a circuitului împotriva suprasarcinii și scurtcircuitului.

În mod obișnuit, MCB-ul are două mecanisme de declanșare: un element termic, care reacționează în funcție de intensitatea și durata suprasarcinii, și un element electromagnetic, care reacționează rapid la curenți mari de scurtcircuit.

Un MCB de 16 A nu înseamnă că orice circuit cu prize poate fi protejat automat la 16 A. Disjunctorul trebuie corelat cu secțiunea cablului, materialul conductorului, modul de pozare, temperatura mediului, gruparea traseelor, lungimea circuitului și condițiile de deconectare.

MCB-ul nu oferă, în forma sa obișnuită, protecție diferențială. El poate întrerupe un defect fază–carcasă numai dacă acel defect produce un curent suficient de mare și sunt îndeplinite condițiile de deconectare ale instalației.

Pentru a compara curbele de declanșare, numărul de poli, amperajele și capacitățile de rupere, consultă gama de siguranțe automate disponibilă pe MiculElectrician.ro.

RCD și RCCB – protecția diferențială

RCD este denumirea generală pentru dispozitivele de curent diferențial rezidual. RCCB este un tip de RCD fără protecție integrată la supracurent. Aparatul compară permanent curenții care circulă prin conductoarele active. Când diferența depășește pragul nominal, întrerupe alimentarea.

Un RCCB poate contribui la protecția suplimentară împotriva electrocutării, la deconectarea defectelor de izolație și la reducerea riscului de incendiu produs de curenți de defect, dacă este ales și montat corect.

De reținut: Un RCCB marcat 40 A / 30 mA are două valori diferite. 40 A este curentul nominal pe care îl poate conduce în condițiile prevăzute; 30 mA este sensibilitatea diferențială. Marcajul de 40 A nu înseamnă că aparatul asigură protecție la suprasarcină de unul singur.

RCCB-ul trebuie coordonat cu un MCB, fuzibil sau altă protecție la supracurent. De asemenea, neutrurile circuitelor aflate sub diferențiale diferite nu trebuie amestecate, iar legăturile N–PE în avalul dispozitivului produc declanșări sau compromit funcționarea corectă.

Pentru a vedea variantele disponibile după curent nominal, sensibilitate și număr de poli, poți consulta categoria de siguranțe diferențiale.

RCBO – protecție diferențială și la supracurent într-un singur aparat

RCBO este abrevierea de la Residual Current operated Circuit Breaker with Overcurrent protection. Aparatul combină protecția termică la suprasarcină, protecția magnetică la scurtcircuit și protecția diferențială la curent rezidual.

Principalul avantaj este separarea circuitelor. Dacă fiecare circuit important are propriul RCBO, un defect la mașina de spălat nu trebuie să oprească iluminatul, frigiderul și toate prizele din locuință. Diagnosticarea devine mai ușoară, iar continuitatea alimentării se îmbunătățește.

Dezavantajele pot fi costul inițial mai mare și necesitatea dimensionării corecte a tabloului. Unele RCBO-uri ocupă un singur modul, altele mai multe, iar caracteristicile lor trebuie verificate în fișa producătorului.

AFDD – dispozitivul pentru detectarea defectelor de arc

AFDD este abrevierea de la Arc Fault Detection Device. Rolul său este detectarea anumitor defecte de arc care pot genera temperaturi periculoase și incendii, dar care nu sunt întotdeauna identificate de un MCB sau RCCB.

AFDD-ul poate fi relevant în clădiri cu elemente combustibile, construcții din lemn, spații de cazare, dormitoare, poduri, arhive, zone cu materiale inflamabile, clădiri cu evacuare dificilă și circuite unde deteriorarea cablurilor este mai probabilă. Necesitatea se stabilește în funcție de proiect, normativ și evaluarea riscului.

AFDD-ul nu trebuie confundat cu SPD-ul. Primul caută semnele unui arc în circuit; al doilea limitează supratensiunile tranzitorii. Un AFDD simplu nu înlocuiește automat protecția la supracurent sau protecția diferențială, deși există aparate combinate care integrează mai multe funcții.

SPD – protecția la supratensiune

SPD este abrevierea de la Surge Protective Device. În România mai este numit descărcător de supratensiune. Aparatul limitează tensiunea care ajunge la echipamente și deviază curentul de impuls către pământ printr-un traseu proiectat corespunzător.

SPD de Tip 1

Este utilizat la originea instalației atunci când trebuie gestionată o parte din curentul asociat descărcării atmosferice. Poate fi necesar în clădiri cu sistem exterior de protecție la trăsnet sau în situațiile prevăzute de evaluarea riscului și proiect.

SPD de Tip 2

Este întâlnit frecvent în tablourile principale și secundare și limitează supratensiunile induse sau produse de comutații. În multe locuințe reprezintă nivelul principal de protecție la supratensiuni, dacă este compatibil cu restul instalației.

SPD de Tip 3

Se montează aproape de echipamentul sensibil și asigură o protecție fină, coordonată cu dispozitivele din amonte. Nu trebuie folosit singur acolo unde nivelul de energie al impulsului depășește capacitatea sa.

Eficiența unui SPD depinde foarte mult de lungimea și traseul conductoarelor de legătură, de calitatea sistemului de împământare, de coordonarea între trepte și de protecția de rezervă cerută de producător. Un SPD montat cu legături lungi sau necorespunzătoare poate oferi o protecție mult mai slabă decât sugerează simpla sa prezență în tablou.

Relee de monitorizare a tensiunii și protecții la subtensiune/supratensiune

Aceste aparate monitorizează tensiunea rețelei pe o perioadă mai lungă decât impulsurile tranzitorii. Pot decupla alimentarea dacă tensiunea depășește limitele setate, scade prea mult, lipsește o fază, apare o succesiune greșită a fazelor sau se detectează alte anomalii, în funcție de produs.

Ele completează SPD-ul, nu îl înlocuiesc. SPD-ul reacționează la impulsuri foarte scurte, în timp ce releul de tensiune gestionează variații care durează suficient pentru a fi măsurate și comandă, de regulă, un contactor sau un întrerupător adecvat.

Separatorul și întrerupătorul general

Separatorul este destinat izolării unui circuit sau a unei instalații. El permite întreruperea manuală pentru lucrări, mentenanță și siguranță, dar nu oferă automat protecție la suprasarcină sau scurtcircuit decât dacă aparatul are funcții suplimentare declarate.

Întrerupătorul general permite oprirea alimentării întregului tablou dintr-o singură manevră. Poate fi un întrerupător-separator, un întrerupător automat, un MCCB sau un alt aparat, în funcție de putere, curent și proiect. Este important ca rolul aparatului să fie clar: comandă, izolare, protecție sau o combinație declarată de producător.

Siguranțele fuzibile și separatoarele cu fuzibile

Siguranța fuzibilă întrerupe circuitul prin topirea unui element calibrat atunci când curentul și energia depășesc anumite valori. Este o tehnologie simplă și foarte eficientă, încă utilizată în branșamente, distribuție, aplicații industriale, fotovoltaice și protecția anumitor echipamente.

Avantajele pot include o capacitate mare de rupere, limitarea bună a energiei de scurtcircuit și selectivitate eficientă în anumite configurații. Dezavantajul principal este că elementul fuzibil trebuie înlocuit după funcționare. Înlocuirea se face cu același tip și calibru; improvizarea elementului fuzibil sau folosirea unei valori mai mari elimină protecția calculată.

Separatorul cu fuzibile combină funcția de izolare cu suportul pentru patroane fuzibile și este frecvent utilizat în tablouri generale, branșamente și circuite cu puteri mai mari.

Pentru aplicații rezidențiale, comerciale și industriale, vezi categoria de siguranțe fuzibile și MPR, unde produsele pot fi filtrate în funcție de tip și domeniu de utilizare.

MCCB și întrerupătoare USOL – protecție pentru curenți și puteri mai mari

MCCB este abrevierea de la Molded Case Circuit Breaker. În practica locală, această categorie este asociată frecvent cu întrerupătoarele automate de putere, cunoscute și ca întrerupătoare USOL. Ele sunt folosite în tablouri generale și distribuții unde curenții, puterea și energia de scurtcircuit depășesc domeniul obișnuit al aparatelor modulare.

Un MCCB poate avea praguri reglabile, unitate termomagnetică sau electronică, accesorii de declanșare, contacte auxiliare și posibilități avansate de coordonare. Alegerea se face după curent nominal, capacitate de rupere, tensiune, număr de poli, unitate de declanșare și selectivitatea cu aparatele din aval.

Pentru tablouri generale, distribuții comerciale și aplicații industriale, poți consulta gama de întrerupătoare USOL.

Protecțiile pentru motoare electrice

Motoarele au un regim diferit față de circuitele obișnuite de iluminat sau prize. La pornire pot absorbi curenți mult mai mari decât în funcționarea stabilă, iar defectele tipice includ suprasarcina, blocarea rotorului, lipsa unei faze, dezechilibrul fazelor, pornirile prea dese și supraîncălzirea.

Protecția unui motor poate include întrerupător de protecție motor, releu termic, contactor, fuzibile, MCB/MCCB, releu de lipsă și succesiune faze, senzori de temperatură și protecții electronice. Niciun element nu se alege izolat: trebuie corelat cu curentul nominal al motorului, metoda de pornire, timpul de pornire, clasa de declanșare și curentul de scurtcircuit.

Pentru pompe, ventilatoare, compresoare și utilaje, este important ca protecția să permită pornirea normală, dar să deconecteze motorul înainte ca înfășurările sau cablurile să fie deteriorate.

Pentru soluții dedicate, consultă categoria de protecții motor și verifică întotdeauna compatibilitatea cu datele de pe plăcuța motorului și schema de comandă.

UPS-ul și continuitatea alimentării

UPS-ul este o sursă neîntreruptibilă care menține temporar alimentarea atunci când rețeaua cade sau iese din limitele acceptate de aparat. Este util pentru calculatoare, rețelistică, sisteme de securitate, automatizări, echipamente medicale sau procese care necesită oprire controlată.

Un UPS nu înlocuiește MCB-ul, RCD-ul, SPD-ul sau protecțiile interne ale instalației. El trebuie protejat la intrare și la ieșire conform documentației, dimensionat după puterea aparentă, puterea activă, autonomia necesară, curentul de pornire al sarcinii și forma de undă furnizată.

Pentru sarcini critice, proiectul trebuie să analizeze și selectivitatea, bypass-ul, împământarea, curenții de scurgere, protecția diferențială compatibilă și condițiile de deconectare în regim de baterie.

Pentru alimentarea temporară a consumatorilor importanți, poți explora categoria de UPS-uri și alege modelul după sarcină, autonomie și tipul echipamentelor conectate.

Diferențele dintre principalele protecții electrice

O comparație simplă ajută la evitarea celor mai frecvente confuzii:

•          MCB: detectează suprasarcina și scurtcircuitul; protejează în principal cablul și circuitul.
•          RCCB: detectează curentul rezidual; nu oferă singur protecție la supracurent.
•          RCBO: combină MCB și RCCB pentru un circuit individual.
•          AFDD: detectează anumite semnături de arc electric; completează protecțiile clasice.
•          SPD: limitează supratensiunile tranzitorii; nu stabilizează tensiunea și nu protejează la suprasarcină.
•          Releu de tensiune: deconectează la abateri de tensiune care persistă suficient pentru a fi măsurate; nu este SPD.
•          Separator: izolează manual; nu este automat o protecție.
•          Fuzibil: protejează la supracurent prin topirea elementului calibrat; trebuie înlocuit după funcționare.
•          MCCB/USOL: protecție și comandă pentru curenți și puteri mai mari, adesea cu reglaje și accesorii.
•          Protecție motor: adaptată caracteristicilor de pornire și suprasarcină ale motoarelor.
•          UPS: asigură continuitatea temporară a alimentării; nu substituie protecțiile instalației.

Principiul de bază: O instalație sigură folosește protecții complementare. Aparatul potrivit trebuie să detecteze fenomenul potrivit și să fie coordonat cu toate dispozitivele din amonte și din aval.

Ce protecții trebuie să existe într-un tablou electric modern

Nu există o configurație universală pentru orice locuință. Un apartament mic, o casă cu pompă de căldură, o clădire comercială și un atelier cu motoare au necesități diferite. Totuși, un tablou modern este construit pe câteva principii comune.

1. Dispozitiv general de deconectare

Trebuie să existe o modalitate clară și accesibilă de oprire a întregii instalații sau a unei secțiuni. Aparatul trebuie să fie dimensionat pentru curentul și categoria de utilizare corespunzătoare și să poată realiza funcția de izolare declarată.

2. Protecție la supratensiuni

Pentru o locuință cu echipamente electronice, centrală termică, automatizări, sistem fotovoltaic, pompă de căldură sau stație de încărcare, consecințele unei supratensiuni pot fi costisitoare. Tipul SPD-ului și poziția lui se stabilesc după riscul la trăsnet, sistemul de protecție externă, schema rețelei și coordonarea cu echipamentele din instalație.

3. Protecție diferențială împărțită logic

Protejarea întregii case cu o singură diferențială de 30 mA poate fi funcțională în unele instalații mici, dar are dezavantajul că un singur defect întrerupe totul. O soluție mai robustă este împărțirea pe mai multe grupuri sau utilizarea RCBO-urilor pe circuite individuale.

Circuitele critice, precum frigiderul, congelatorul, sistemul de securitate, echipamentele de comunicații sau o pompă importantă, pot beneficia de protecții individuale, astfel încât o problemă pe alt circuit să nu le oprească.

4. Protecții individuale pentru circuitele finale

Iluminatul, prizele generale, bucătăria, mașina de spălat, cuptorul, plita, aparatele de aer condiționat, pompele, centrala și alți consumatori importanți trebuie separați în circuite conform proiectului. Fiecare circuit are protecție la supracurent adecvată cablului și sarcinii.

5. AFDD acolo unde riscul îl justifică

În clădiri cu materiale combustibile, spații de dormit, poduri, cabluri vulnerabile sau consecințe ridicate ale unui incendiu, AFDD-ul poate aduce un nivel suplimentar de siguranță. Aplicarea concretă se stabilește în proiect și conform normelor în vigoare.

6. Protecții dedicate pentru echipamente speciale

Stațiile de încărcare, sistemele fotovoltaice, pompele de căldură, lifturile, motoarele, generatoarele și UPS-urile pot necesita tipuri specifice de RCD, protecții DC, protecții la lipsă fază, dispozitive de separare, SPD-uri coordonate sau aparate cu capacitate de rupere mai mare. Documentația producătorului și proiectul instalației sunt decisive.

7. Împărțire logică, etichetare și rezervă de spațiu

Un tablou bine organizat separă circuitele, folosește borne de nul distincte pentru grupurile diferențiale, are trasee clare, etichete lizibile și spațiu pentru disiparea termică și extinderi. O rezervă de module reduce improvizațiile ulterioare și facilitează mentenanța.

Cum alegi corect protecțiile electrice

Alegerea amperajului

Curentul nominal al protecției nu se alege doar după puterea aparatului conectat. Relația de bază este ca sarcina normală să nu depășească valoarea protecției, iar protecția să nu depășească capacitatea admisă a conductorului în condițiile reale de instalare. În formă simplificată: Ib ≤ In ≤ Iz.

•          Ib este curentul de calcul al circuitului.
•          In este curentul nominal al protecției.
•          Iz este curentul maxim admisibil al conductorului în condițiile de pozare.

Secțiunea cablului nu este singurul criteriu. Curentul admisibil depinde de material, izolație, temperatură, pozare în tub sau în aer, gruparea mai multor circuite, numărul de conductoare încărcate și lungime. De aceea, reguli simplificate precum „1,5 mm² înseamnă mereu 10 A” sau „2,5 mm² înseamnă mereu 16 A” nu trebuie folosite fără verificare.

Alegerea curbei B, C sau D

Litera de pe MCB indică domeniul declanșării electromagnetice instantanee. În mod uzual, curba B reacționează la aproximativ 3–5 ori curentul nominal, curba C la aproximativ 5–10 ori, iar curba D la aproximativ 10–20 ori. Aceste intervale nu descriu declanșarea termică și nu sunt un motiv pentru a alege automat o curbă mai lentă.

Când se folosește curba B

Poate fi potrivită pentru circuite cu curenți de pornire reduși și unde impedanța buclei de defect impune declanșare magnetică la valori mai mici. Alegerea se verifică prin calcul și măsurători.

Când se folosește curba C

Este frecvent utilizată pentru consumatori cu curenți de pornire moderați, precum unele motoare mici, compresoare, surse de alimentare și circuite mixte. Nu trebuie montată doar pentru că o curbă B declanșează; întâi se investighează cauza.

Când se folosește curba D

Este destinată aplicațiilor cu curenți mari de pornire, precum anumite transformatoare, motoare sau utilaje. Necesită verificarea atentă a curentului de scurtcircuit și a timpului de deconectare. În multe instalații rezidențiale nu este alegerea potrivită.

Alegerea numărului de poli

Numărul de poli indică numărul conductoarelor comutate și, după caz, protejate. În instalațiile monofazate se întâlnesc 1P, 1P+N și 2P. În instalațiile trifazate se folosesc 3P, 3P+N și 4P. Diferența dintre 1P+N și 2P nu este doar lățimea aparatului: trebuie verificat care pol are protecție la supracurent, cum se realizează comutația și ce cere schema instalației.

Conductorul de protecție PE nu se întrerupe prin aparate obișnuite de protecție sau comandă. La circuitele trifazate, întreruperea neutrului și ordinea deschiderii/închiderii contactelor se stabilesc conform sistemului și aparatului utilizat.

Alegerea sensibilității diferențiale

30 mA

Este valoarea întâlnită cel mai des pentru protecția suplimentară a persoanelor pe circuite finale. Nu înseamnă că 30 mA este un curent „sigur” și nu înlocuiește împământarea, conductorul PE, echipotențializarea și izolarea de bază.

10 mA

Poate fi utilizată în aplicații speciale sau pentru circuite cu cerințe ridicate, dar este mai sensibilă la curenții naturali de scurgere. Trebuie analizată posibilitatea declanșărilor nedorite și compatibilitatea cu echipamentele.

100 mA și 300 mA

Sunt folosite în anumite configurații pentru protecție la incendiu, protecție generală sau selectivitate diferențială. Nu oferă același nivel de protecție suplimentară a persoanelor ca un dispozitiv de 30 mA și nu trebuie confundate cu acesta.

Alegerea tipului diferențialei: AC, A, F sau B

Nu toate dispozitivele diferențiale detectează aceleași forme ale curentului rezidual. Echipamentele moderne folosesc redresoare, invertoare și surse în comutație, iar tipul RCD-ului trebuie ales după forma de curent de defect pe care consumatorul o poate produce.

Tip AC

Detectează curenți reziduali alternativi sinusoidali. Utilizarea lui trebuie evaluată cu atenție în instalațiile moderne, unde multe aparate electronice pot genera și componente pulsatorii.

Tip A

Detectează curenți alternativi sinusoidali și curenți reziduali pulsatorii continui. Este relevant pentru numeroase electrocasnice și echipamente cu control electronic.

Tip F

Este destinat anumitor sarcini monofazate cu convertoare de frecvență și oferă caracteristici suplimentare față de Tip A, inclusiv o rezistență mai bună la unele declanșări nedorite. Se alege dacă producătorul echipamentului sau proiectul o cere.

Tip B

Poate detecta și curenți reziduali continui netezi, pe lângă formele detectate de Tip A. Poate fi necesar pentru anumite invertoare, stații de încărcare, echipamente industriale și sisteme fotovoltaice. Unele echipamente includ detectare DC internă și permit alte soluții; documentația producătorului trebuie respectată.

Alegerea capacității de rupere

Capacitatea de rupere, exprimată în kA, arată curentul maxim de scurtcircuit pe care aparatul îl poate întrerupe în condițiile standardului său. Valoarea trebuie să fie cel puțin egală cu curentul de scurtcircuit posibil în punctul de montaj, ținând cont și de coordonarea cu protecția din amonte.

În instalațiile rezidențiale sunt întâlnite frecvent aparate de 4,5 kA, 6 kA sau 10 kA, dar valoarea corectă nu se alege după tipul clădirii, ci prin calcul sau măsurare. Aproape de transformator sau în instalații industriale, curentul disponibil poate fi semnificativ mai mare.

Selectivitatea protecțiilor

Selectivitatea înseamnă ca, la un defect, să declanșeze protecția cea mai apropiată de locul problemei, iar restul instalației să rămână alimentat. Poate fi ampermetrică, temporală, energetică sau diferențială, în funcție de aparate și configurație.

Un exemplu simplu este un scurtcircuit pe circuitul de prize din dormitor: ideal, declanșează doar protecția acelui circuit, nu întrerupătorul general al clădirii. Selectivitatea nu se obține doar alegând valori nominale diferite; trebuie consultate curbele și tabelele de coordonare ale producătorului.

Compatibilitatea între aparate

Aparatele nu trebuie alese doar pentru că încap pe aceeași șină DIN. Trebuie verificate compatibilitatea barelor de distribuție, poziția bornelor, secțiunile acceptate, cuplul de strângere, tensiunea, frecvența, capacitatea de rupere, accesoriile și coordonarea la scurtcircuit.

Amestecarea aparatelor de la producători diferiți nu este automat interzisă, dar ansamblul trebuie verificat. Barele tip pieptene, accesoriile și aparatele pot avea geometrii sau condiții de utilizare diferite. Forțarea unei bare incompatibile poate produce contact slab și supraîncălzire.

Compatibilitatea cu instalația existentă

Înainte de modernizarea tabloului trebuie verificate materialul și starea conductoarelor, secțiunile reale, continuitatea PE, existența legăturilor nepermise între N și PE, rezistența de izolație, impedanța buclei de defect, priza de pământ, polaritatea, curenții de scurgere și echilibrarea fazelor.

Montarea unei diferențiale într-o instalație veche poate scoate la iveală defecte ascunse. Acest lucru nu înseamnă că dispozitivul este „prea sensibil”, ci că instalația trebuie diagnosticată și remediată.

Exemple orientative pe tipuri de circuite

Atenție: Valorile de mai jos nu sunt rețete de montaj. Ele arată ce întrebări trebuie puse înaintea alegerii. Secțiunea conductorului, modul de pozare, lungimea traseului, puterea reală, curentul de pornire și măsurătorile pot schimba soluția.

Circuite de iluminat

Se analizează puterea totală, curenții de pornire ai driverelor LED, lungimea traseului, secțiunea conductorului și modul de pozare. Iluminatul poate fi împărțit pe zone astfel încât un defect să nu lase întreaga locuință în întuneric. Protecția diferențială se stabilește conform proiectului și cerințelor aplicabile.

Prize generale

Trebuie luate în calcul numărul de prize, utilizarea probabilă, aparatele simultane, secțiunea cablului și lungimea circuitului. Prizele din bucătărie, baie, exterior sau spații tehnice pot necesita circuite separate și măsuri suplimentare.

Consumatori mari și circuite dedicate

Cuptorul, plita, boilerul, mașina de spălat, uscătorul, aerul condiționat, pompa de căldură și stația de încărcare trebuie analizate individual. Protecția se dimensionează după datele producătorului, curentul de calcul, tipul de sarcină și cerințele de protecție diferențială.

Frigider, congelator și sisteme critice

Pentru continuitate, aceste circuite pot avea RCBO dedicat. Totuși, protecția nu trebuie mărită pentru a evita declanșările la pornire. Se verifică curentul de pornire, curba, starea aparatului și condițiile de scurtcircuit.

Motoare și pompe

Se verifică plăcuța motorului, metoda de pornire, curentul de pornire, regimul de lucru, protecția la lipsă fază și suprasarcină, precum și coordonarea dintre contactor, releu și protecția la scurtcircuit.

Greșeli frecvente la alegerea și montajul protecțiilor

1. Alegerea siguranței doar după puterea aparatului

Puterea consumatorului este doar unul dintre criterii. Protecția trebuie să țină cont de cablu, pozare, lungime, temperatură, curent de pornire și condițiile de deconectare.

2. Mărirea amperajului pentru a evita declanșarea

Aceasta poate lăsa cablul fără protecție termică. Declanșarea repetată este un simptom care trebuie investigat: suprasarcină, scurtcircuit intermitent, aparat defect, conexiune slabă, curbă nepotrivită sau protecție deteriorată.

3. Folosirea curbei C sau D ca soluție universală

O curbă mai lentă magnetic poate evita unele declanșări la pornire, dar poate compromite timpul de deconectare la scurtcircuit. Alegerea trebuie verificată prin calculul sau măsurarea buclei de defect.

4. Confundarea RCCB-ului cu RCBO-ul

RCCB-ul fără protecție la supracurent nu înlocuiește MCB-ul. Dacă este montat fără protecție adecvată, poate fi suprasolicitat sau deteriorat.

5. Protejarea întregii locuințe cu o singură diferențială

Un singur defect poate opri toată casa. Împărțirea pe grupuri sau RCBO-uri reduce impactul și ajută la identificarea circuitului cu problemă.

6. Amestecarea neutrurilor după diferențiale

Un neutru comun între două grupuri diferențiale produce declanșări imediate sau aparent aleatorii. Fiecare grup trebuie să aibă neutru separat și identificat.

7. Legarea neutrului la PE în avalul diferențialei

Această legătură creează căi paralele pentru curent și poate provoca declanșări sau tensiuni periculoase. Separarea N–PE trebuie respectată conform schemei de legare la pământ.

8. Alegerea greșită a tipului de RCD

Tipul AC poate fi nepotrivit pentru aparate cu electronică de putere. Trebuie consultată documentația echipamentului și evaluată forma posibilă a curentului rezidual.

9. Montarea SPD-ului cu legături lungi sau trasee greșite

Inductanța conductorului reduce eficiența protecției. Legăturile trebuie să fie scurte, directe, corect dimensionate și realizate conform schemei producătorului.

10. Lipsa protecției de rezervă pentru SPD

În funcție de produs și curentul disponibil, producătorul poate cere MCB sau fuzibil de rezervă. Alegerea se face după documentație, nu prin presupunere.

11. Ignorarea capacității de rupere

Un aparat cu capacitate insuficientă poate să nu întrerupă sigur un scurtcircuit sever. Curentul disponibil trebuie calculat sau măsurat.

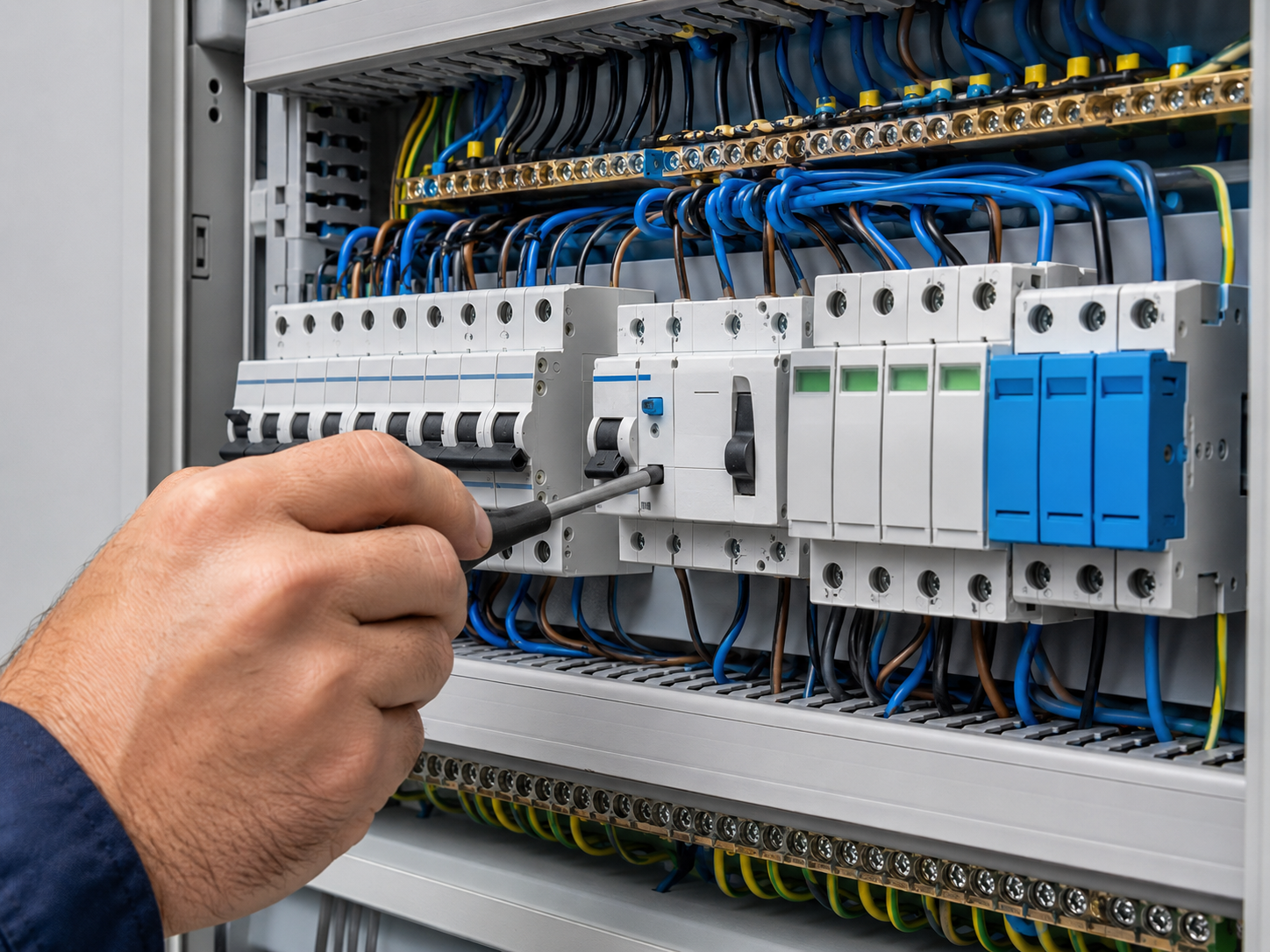

12. Strângerea incorectă a bornelor

O bornă slabă se încălzește și poate produce arc. O bornă strânsă excesiv poate deteriora conductorul sau aparatul. Cuplul indicat de producător trebuie respectat cu sculă adecvată.

13. Utilizarea produselor fără proveniență clară

Marcajele de pe carcasă nu garantează performanța. Protecțiile trebuie cumpărate din surse sigure, cu documentație și trasabilitate.

14. Lipsa rezervei în tablou

Adăugarea ulterioară a aparatelor în spații improvizate duce la conductoare înghesuite, disipare termică slabă și mentenanță dificilă. Tabloul trebuie dimensionat și pentru extinderi rezonabile.

Întreținerea și verificarea periodică

Protecțiile electrice nu sunt dispozitive care pot fi ignorate după montaj. Ele trebuie inspectate, testate și menținute conform instrucțiunilor producătorului, normelor aplicabile și condițiilor de exploatare.

Testarea dispozitivelor diferențiale

RCCB-urile și RCBO-urile au, de regulă, un buton marcat T sau Test. Apăsarea lui creează intern un dezechilibru și verifică mecanismul de declanșare. Frecvența testării trebuie urmată după indicația producătorului și planul de mentenanță.

Butonul Test nu verifică priza de pământ, continuitatea PE, timpul exact de declanșare, curentul real de declanșare sau întreaga instalație. Pentru acestea sunt necesare aparate de măsură și proceduri specifice.

Verificarea SPD-ului

Multe SPD-uri au indicator de stare. Dacă indicatorul arată defect sau cartuș epuizat, modulul trebuie înlocuit. După o descărcare atmosferică importantă sau un eveniment de supratensiune, este recomandată verificarea dispozitivului și a instalației.

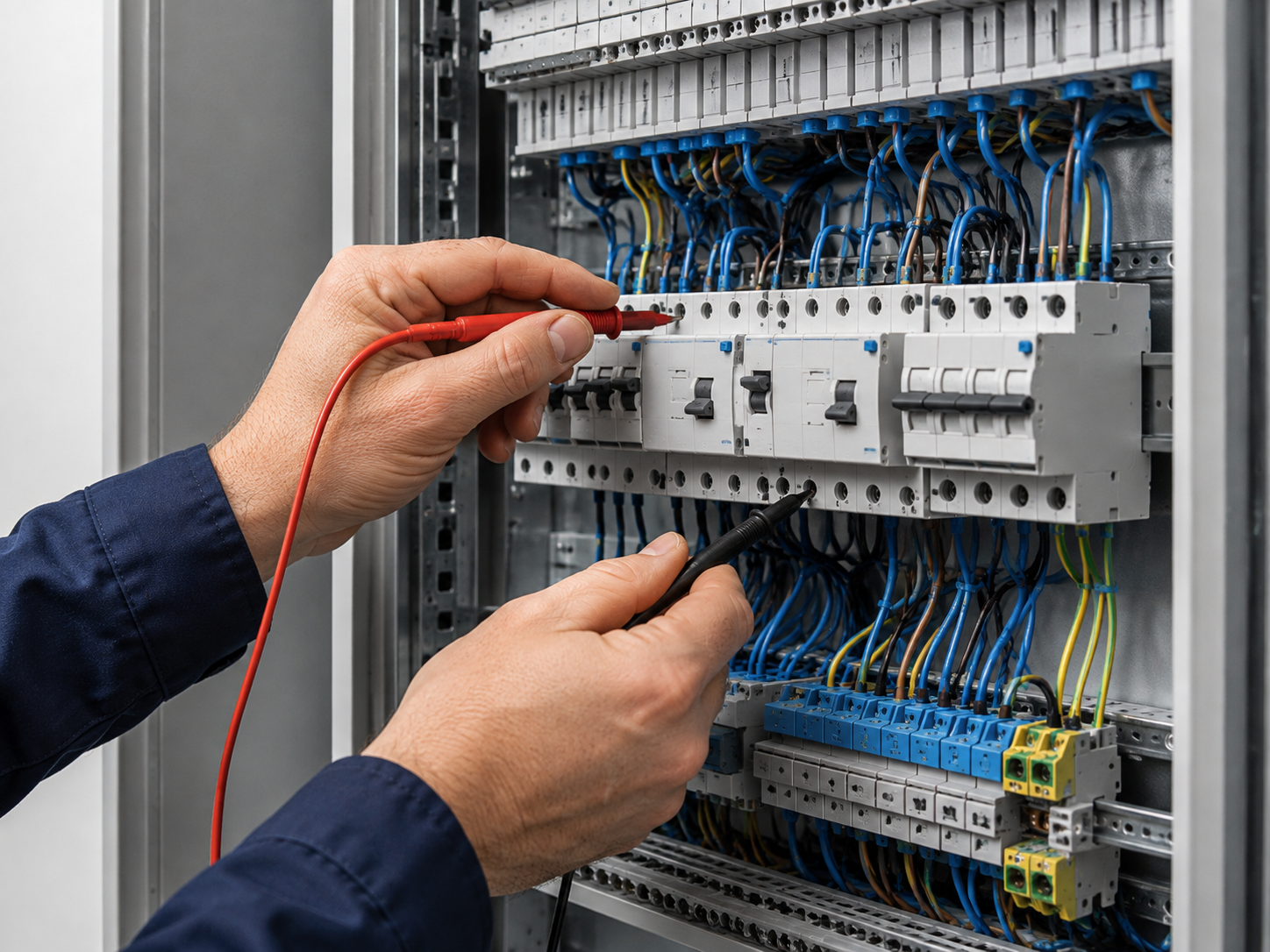

Inspecția tabloului

•          Urme de încălzire, decolorare, miros de material ars sau izolație topită.
•          Borne slăbite, conductoare deteriorate, zgomote neobișnuite sau vibrații.
•          Umiditate, praf excesiv, insecte, coroziune sau contaminare.
•          Etichete lipsă, improvizații, circuite neidentificate sau conductoare înghesuite.
•          Temperaturi anormale identificate vizual, prin măsurare sau termografie.
•          După executarea sau recepția instalației.
•          După modificări importante ori adăugarea unor consumatori mari.
•          După declanșări repetate sau aparent nejustificate.
•          După supratensiuni, descărcări atmosferice, inundații sau incendii.
•          Dacă apar mirosuri, încălziri, zgomote, pâlpâiri sau variații de tensiune.
•          La intervalele stabilite pentru tipul clădirii și condițiile de utilizare.

Când este necesară o verificare

Mituri despre protecțiile electrice

„O siguranță mai mare protejează mai bine”

Fals. O protecție supradimensionată poate lăsa conductorul să se încălzească peste limita admisă. Protecția este corectă când este corelată cu circuitul, nu când are cea mai mare valoare.

„Diferențiala sare degeaba”

Fals. Declanșarea poate fi produsă de un aparat defect, umezeală, curenți cumulați de scurgere, neutru amestecat, legătură N–PE sau cablu deteriorat. Cauza trebuie diagnosticată, nu eliminată protecția.

„Toate siguranțele de 16 A sunt la fel”

Fals. Pot diferi curba de declanșare, capacitatea de rupere, numărul de poli, standardul, domeniul de utilizare, temperatura de referință, accesoriile și calitatea mecanismului.

„MCB-ul protejează întotdeauna și împotriva electrocutării”

Fals. Un curent periculos pentru om poate fi mult sub pragul la care un MCB declanșează. Protecția diferențială are alt principiu și alt rol.

„RCCB-ul protejează și la scurtcircuit”

Fals. Un RCCB fără protecție integrată la supracurent trebuie coordonat cu MCB, fuzibil sau alt aparat adecvat.

„SPD-ul stabilizează tensiunea”

Fals. SPD-ul limitează impulsuri tranzitorii. Pentru variații de durată sunt necesare relee de tensiune, stabilizatoare sau alte soluții, după caz.

„Dacă am împământare, nu mai am nevoie de diferențială”

Fals. Împământarea și RCD-ul sunt măsuri complementare. Fiecare acoperă o parte a protecției împotriva șocului electric.

„Dacă butonul Test funcționează, instalația este sigură”

Fals. Butonul verifică doar circuitul intern de test și mecanismul dispozitivului. Nu verifică priza de pământ, conductorul PE, izolarea sau timpii reali de deconectare.

Întrebări frecvente despre protecțiile electrice

1. Care este diferența dintre siguranță automată și disjunctor?

În limbajul uzual, termenii sunt folosiți pentru același aparat: întrerupător automat de protecție la supracurent. „Disjunctor” este denumirea tehnică folosită frecvent, iar „siguranță automată” este denumirea populară.

2. Ce înseamnă MCB?

Miniature Circuit Breaker. Este întrerupătorul automat modular care protejează la suprasarcină și scurtcircuit.

3. Care este diferența dintre RCD și RCCB?

RCD este denumirea generală pentru dispozitive diferențiale. RCCB este un tip de RCD fără protecție integrată la supracurent.

4. Care este diferența dintre RCCB și RCBO?

RCCB-ul oferă protecție diferențială, dar nu protejează singur la suprasarcină și scurtcircuit. RCBO-ul integrează ambele funcții.

5. Este RCBO mai bun decât RCCB plus MCB?

Nu în orice situație. RCBO-ul oferă separare și diagnosticare mai bune pe circuit, dar poate avea cost mai mare. Soluția optimă depinde de buget, spațiu, continuitate și proiect.

6. Ce sensibilitate se folosește pentru protecția persoanelor?

În multe circuite finale se utilizează 30 mA ca protecție suplimentară. Alegerea exactă se face conform aplicației, normelor și curenților naturali de scurgere.

7. Pot monta o diferențială de 30 mA pentru toată casa?

Tehnic, poate fi posibil în unele instalații, dar un singur defect va opri toate circuitele. Împărțirea pe grupuri sau RCBO-uri este adesea mai practică.

8. De ce declanșează diferențiala când conectez un aparat?

Aparatul poate avea defect de izolație, filtru cu curent de scurgere prea mare, umiditate sau o legătură internă greșită. Este necesară verificarea aparatului și a circuitului.

9. Ce curbă este potrivită pentru locuință: B sau C?

Nu există răspuns universal. Se analizează curentul de pornire, impedanța buclei de defect, tipul sarcinii și timpul de deconectare. Curba C nu este automat mai bună.

10. Pot înlocui B16 cu C16?

Doar după verificare. Schimbarea curbei poate evita declanșări la pornire, dar poate împiedica declanșarea suficient de rapidă la scurtcircuit.

11. Ce înseamnă 6 kA pe o siguranță?

Este capacitatea nominală de rupere la scurtcircuit, conform standardului aparatului. Trebuie să fie adecvată curentului posibil în punctul de montaj.

12. Este suficient un SPD de Tip 2 pentru o casă?

Poate fi soluția principală în multe situații, dar necesitatea unui Tip 1 sau a protecției coordonate Tip 3 depinde de paratrăsnet, risc, rețea și echipamente.

13. SPD-ul protejează la o lovitură directă de trăsnet?

Protecția la trăsnet este un sistem. Un singur SPD nu poate garanta protecția completă la lovitură directă; sunt necesare măsuri externe și interne coordonate.

14. AFDD-ul înlocuiește siguranța automată?

Nu. AFDD-ul detectează anumite arcuri, iar protecția la suprasarcină și scurtcircuit trebuie asigurată separat sau integrată într-un aparat combinat.

15. De ce se încălzește o siguranță fără să declanșeze?

Poate exista o bornă slăbită, contact imperfect, conductor introdus incorect, bară incompatibilă, sarcină apropiată de limită sau aparat deteriorat. Încălzirea trebuie verificată urgent.

16. Pot combina aparate de la producători diferiți?

Este posibil în anumite tablouri, dar compatibilitatea mecanică și electrică trebuie verificată, mai ales pentru bare, accesorii și coordonarea la scurtcircuit.

17. Ce protecție este necesară pentru o stație de încărcare auto?

Depinde de stație și de protecția DC integrată. Pot fi necesare RCD Tip B sau Tip A împreună cu detecție DC de 6 mA, plus protecție la supracurent și SPD. Se urmează documentația producătorului și proiectul.

18. Ce protecții sunt necesare pentru un sistem fotovoltaic?

Sunt analizate separat partea AC și partea DC: întrerupătoare, fuzibile, SPD-uri, separatoare, RCD-uri compatibile cu invertorul și condițiile de împământare. Soluția depinde de invertor și de configurația sistemului.

Concluzie

Protecțiile electrice nu trebuie alese ca produse independente, ci ca părți ale aceluiași sistem. MCB-ul protejează circuitul la supracurent, RCCB-ul detectează curentul rezidual, RCBO-ul combină cele două funcții, AFDD-ul urmărește anumite defecte de arc, iar SPD-ul limitează supratensiunile tranzitorii. Fuzibilele, întrerupătoarele de putere, protecțiile de motor și UPS-urile completează sistemul în funcție de putere, sarcină și necesitatea continuității.

Un tablou modern trebuie să fie dimensionat pentru instalația reală, împărțit logic pe circuite, etichetat, verificat prin măsurători și prevăzut cu rezervă. Amperajul, curba de declanșare, numărul de poli, sensibilitatea diferențială, tipul RCD-ului și capacitatea de rupere se stabilesc împreună, nu separat.

Cea mai importantă regulă este simplă: nu modifica protecțiile pentru a ascunde o problemă. O siguranță care declanșează, o diferențială care se decuplează sau un tablou care se încălzește transmit un semnal. Cauza trebuie identificată și remediată de un electrician competent.
