Un tablou electric greșit ales nu își arată problemele neapărat în ziua montajului. Ele apar când se adaugă un aparat de aer condiționat și nu mai există loc pentru protecția lui, când o singură defecțiune oprește toată locuința sau când nimeni nu poate identifica rapid circuitul care trebuie decuplat.

Cele mai multe neajunsuri pornesc din decizii aparent mici: o carcasă cumpărată „la fix”, protecții eliminate pentru economie, circuite grupate excesiv ori etichete amânate pentru mai târziu. Acest articol explică șapte greșeli întâlnite frecvent și soluțiile prin care tabloul poate rămâne sigur, clar și ușor de extins.

Vrei să înțelegi tabloul electric în detaliu?

Acest articol explică cele mai frecvente greșeli întâlnite la alegerea și organizarea unui tablou electric.

Dacă vrei să afli și cum funcționează un tablou electric, ce componente conține, cum alegi protecțiile și cum organizezi corect circuitele, citește și Ghidul complet pentru tabloul electric.

 Citește ghidul complet →

Cuprins

•          1. Alegerea unui tablou prea mic
•          2. Dimensionarea după camere, nu după circuite
•          3. Omiterea protecțiilor importante
•          4. Supradimensionarea siguranțelor și supraîncărcarea circuitelor
•          5. Organizarea dezordonată și lipsa etichetării
•          6. Ignorarea extinderilor viitoare
•          7. Alegerea exclusiv după preț
•          Tabel comparativ și checklist
•          Întrebări frecvente
•          Concluzie și CTA

1. Alegerea unui tablou prea mic și fără module de rezervă

Calcularea tabloului doar după aparatajul necesar astăzi este una dintre cele mai scumpe economii. Dispozitivele nu ocupă toate un singur modul, iar spațiul interior trebuie să permită și trasee ordonate, nu doar montarea la limită pe șina DIN.

Ce probleme apar

•          nu mai există loc pentru RCBO, SPD, AFDD, contactoare sau relee smart;
•          conductorii sunt înghesuiți, iar intervențiile devin dificile;
•          o extindere simplă poate impune înlocuirea carcasei ori instalarea unui tablou secundar.

Soluția: calculează modulele reale și lasă, de regulă, aproximativ 20–30% rezervă. Dacă echiparea ocupă 24 de module, un tablou de 36 de module este adesea o alegere mai sănătoasă decât unul de 24.

2. Dimensionarea după numărul camerelor, nu după circuitele reale

Un apartament cu două camere poate avea mai multe circuite decât o casă mai mare. Contează consumatorii, puterea instalată și nivelul de separare dorit: iluminat, prize generale, bucătărie, baie, climatizare și aparate cu putere mare.

Exemplu: o bucătărie modernă poate include circuite distincte pentru plită, cuptor, mașină de spălat vase și prizele de pe blat. Tratarea încăperii ca un singur circuit poate duce la declanșări repetate și la o instalație greu de izolat în caz de defect.

3. Omiterea protecțiilor importante: RCD/RCCB, RCBO, SPD și AFDD

Un tablou cu siguranțe automate poate funcționa aparent normal, dar MCB-ul nu acoperă toate riscurile. Protecțiile au roluri diferite și trebuie alese ca sistem, conform proiectului și normativelor aplicabile.

Vrei să înțelegi în detaliu ce rol are fiecare protecție (MCB, RCCB, RCBO, SPD și AFDD)?

Am explicat pe larg modul de funcționare al fiecărei protecții în Ghidul complet pentru tabloul electric.

Vezi ghidul complet →

4. Supraîncărcarea circuitelor și alegerea greșită a siguranțelor

Când o siguranță declanșează frecvent, înlocuirea ei cu una de amperaj mai mare nu este o reparație. Poate elimina simptomul și poate lăsa conductorul să se încălzească peste limita admisă.

Protecția trebuie dimensionată pentru cablu și condițiile reale de instalare: secțiune, material, lungime, mod de pozare, temperatură, gruparea traseelor și curentul de pornire al consumatorului. De aceea nu există o regulă universală bazată doar pe secțiunea conductorului.

•          separă consumatorii mari pe circuite proiectate corespunzător;
•          nu schimba valoarea sau curba de declanșare fără verificarea circuitului;
•          tratează declanșarea repetată ca simptom ce trebuie diagnosticat.

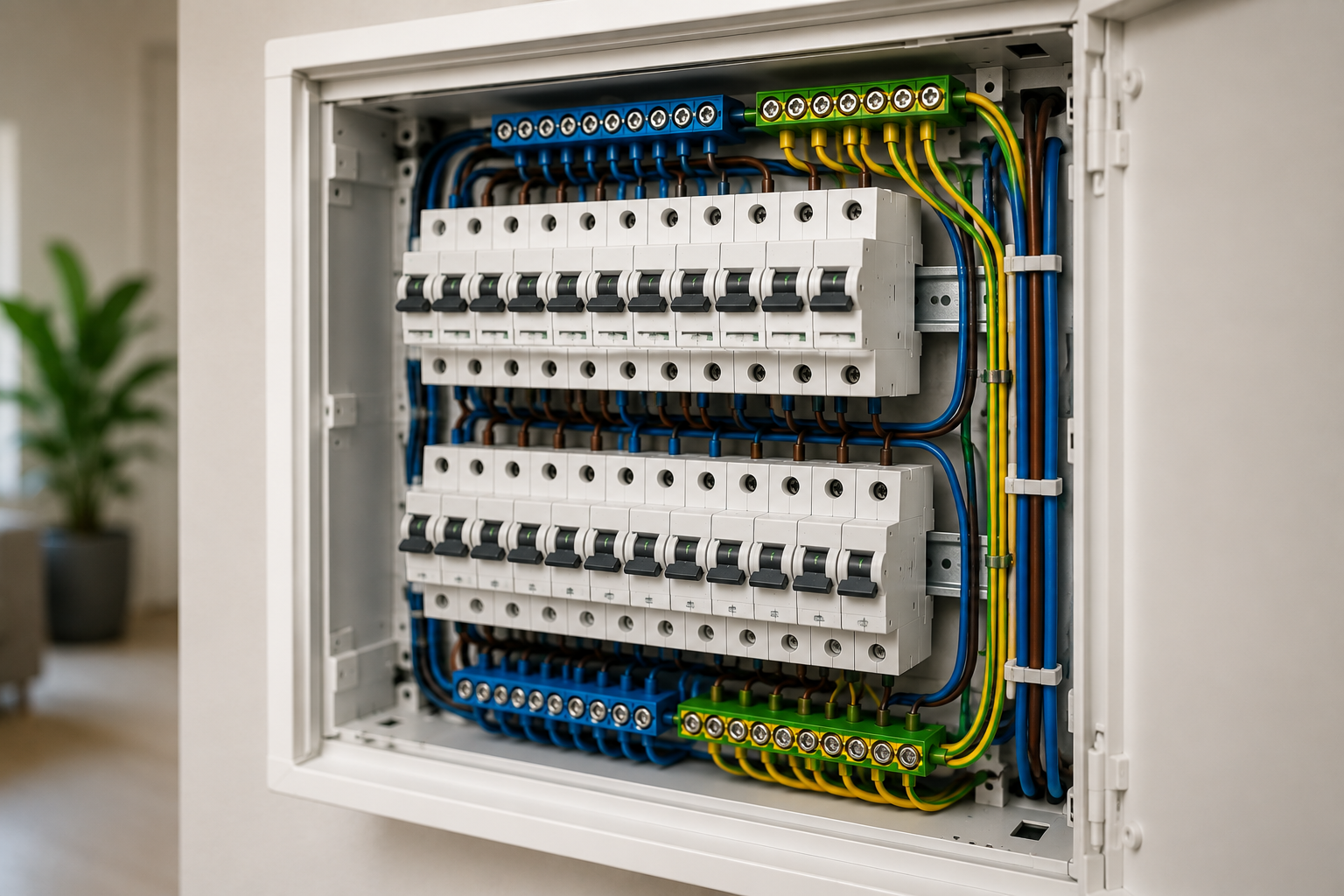

5. Organizarea dezordonată a conductorilor și lipsa etichetării

Calitatea tabloului nu este dată doar de marca aparatajului. Un interior haotic încetinește depanarea, favorizează erorile și face dificilă verificarea conexiunilor. O problemă frecventă este amestecarea nulurilor între grupe diferențiale, situație care poate provoca declanșări aparent inexplicabile.

Fiecare circuit trebuie identificat printr-o denumire clară – „Prize blat bucătărie”, „AC living”, „Iluminat etaj” – nu prin etichete precum „Siguranța 4”. Barele de nul trebuie asociate corect grupelor, conductorul de protecție trebuie organizat separat, iar schema tabloului trebuie actualizată după orice modificare.

6. Ignorarea extinderilor viitoare

Locuința de peste cinci ani poate avea alți consumatori decât cea de astăzi: aer condiționat suplimentar, panouri fotovoltaice, pompă de căldură, stație EV, automatizare de poartă sau module smart pe șină DIN. Dacă tabloul este plin, fiecare extindere devine mai complicată.

Planificarea corectă nu înseamnă să cumperi acum toate echipamentele, ci să pregătești infrastructura: module libere, trasee de rezervă către garaj sau acoperiș și o schemă care permite adăugarea protecțiilor necesare fără improvizații.

•          Ce consumatori mari ai putea adăuga?
•          Ai nevoie de alimentare trifazată sau de un tablou secundar?
•          Există spațiu pentru protecțiile și accesoriile viitoare?

Dacă nu ești sigur câte module ar trebui să aibă tabloul tău sau cum să îl dimensionezi pentru viitoare extinderi, îți recomandăm și articolul:

Cum alegi dimensiunea potrivită a tabloului electric?

Acesta completează perfect informațiile din ghid și te ajută să alegi dimensiunea corectă încă de la început.

7. Alegerea tabloului exclusiv după preț

Prețul este important, dar trebuie comparate soluții deja dimensionate corect. Un tablou ieftin, prea mic sau dificil de echipat poate costa mai mult la prima modificare. Contează spațiul pentru cablare, gradul de protecție potrivit mediului, calitatea carcasei, accesoriile compatibile și disponibilitatea pieselor.

Configurația trebuie stabilită sau verificată de un electrician competent/autorizat, pe baza instalației reale. Produsele trebuie achiziționate din surse de încredere, iar intervențiile în tablou nu sunt lucrări DIY: riscul de electrocutare și incendiu este real.

Tabel comparativ: greșeală, efect și soluție

Checklist înainte de achiziție

☐ Există lista completă a circuitelor și consumatorilor mari.

☐ Aparatajul a fost calculat în module, inclusiv dispozitivele multipolare.

☐ Rămâne spațiu pentru extindere și pentru cablare ordonată.

☐ Protecțiile sunt coordonate cu instalația și cerințele aplicabile.

☐ Circuitele și barele vor fi etichetate clar.

☐ Schema finală va fi păstrată și actualizată.

Întrebări frecvente despre alegerea tabloului electric

1. Cât spațiu liber trebuie lăsat într-un tablou electric?

Ca reper practic, se urmărește adesea o rezervă de aproximativ 20–30%, dar dimensiunea finală depinde de proiect, aparataj și spațiul necesar cablării.

2. Pot alege tabloul după numărul de camere?

Nu. Dimensionarea pornește de la circuitele reale, consumatorii dedicați și tipurile de protecție.

3. Este suficient un singur RCD pentru toată locuința?

Poate crea întreruperea totală la un singur defect. Împărțirea pe grupe sau RCBO-urile oferă, de regulă, o localizare mai bună a problemei.

4. Care este diferența dintre RCCB și RCBO?

RCCB oferă protecție diferențială și trebuie coordonat cu protecția la supracurent; RCBO combină ambele funcții într-un singur aparat.

5. La ce ajută un SPD?

Limitează supratensiunile tranzitorii și reduce riscul de deteriorare a echipamentelor, când este ales și montat corect în cadrul sistemului de protecție.

6. Când se utilizează AFDD?

Acolo unde proiectul și evaluarea riscului îl impun sau îl recomandă, pentru detectarea anumitor defecte de arc ce pot favoriza incendiile.

7. De ce declanșează des siguranța automată?

Cauzele pot fi suprasarcina, scurtcircuitul, un consumator defect ori o dimensionare necorespunzătoare. Valoarea siguranței nu se mărește înainte de diagnostic.

8. De ce sunt importante etichetele?

Permit izolarea rapidă a circuitului, reduc timpul de service și limitează riscul de a opri sau verifica circuitul greșit.

9. Pot adăuga ulterior un circuit nou?

Da, dacă există spațiu, putere disponibilă și condițiile tehnice necesare. Extinderea trebuie verificată și executată de un specialist.

10. Pot reorganiza singur tabloul electric?

Nu este recomandat. În interior pot exista părți sub tensiune chiar și după acționarea unor aparate, iar o conexiune greșită poate provoca electrocutare sau incendiu.

Concluzie

Cele șapte greșeli au aceeași cauză: tabloul este tratat ca o cutie care trebuie umplută, nu ca centrul de protecție și distribuție al instalației. Un rezultat bun pornește de la circuitele reale, păstrează spațiu pentru viitor, combină corect protecțiile și rămâne ușor de înțeles la orice intervenție.
